古くなったスイッチを新しいスイッチに交換したい
配線や取り付け作業の難易度がわからず、自分でできるか不安
感電やショートなど安全面への心配
このような悩みを解決します
この記事を読むことで以下のことがわかります。
１．製品の案内
ポチップ
ポチップ
ポチップ
ポチップ
２．電源を切る ブレーカーを落とす
３．古いスイッチの取り外し

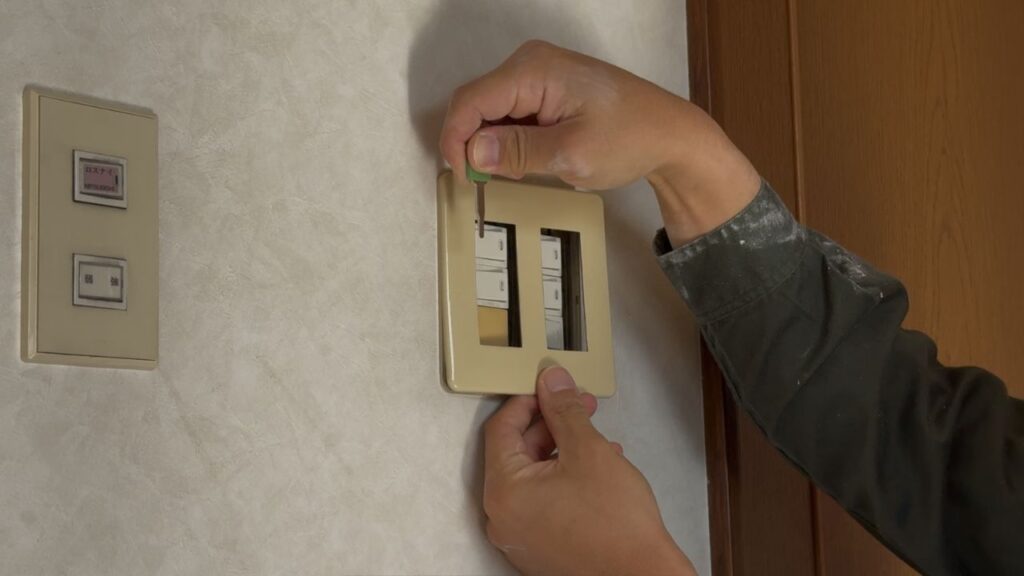

プレートはずし溝にマイナスドライバー（刃幅6mm以下）を引っかける
プレートはずしキーがあると便利

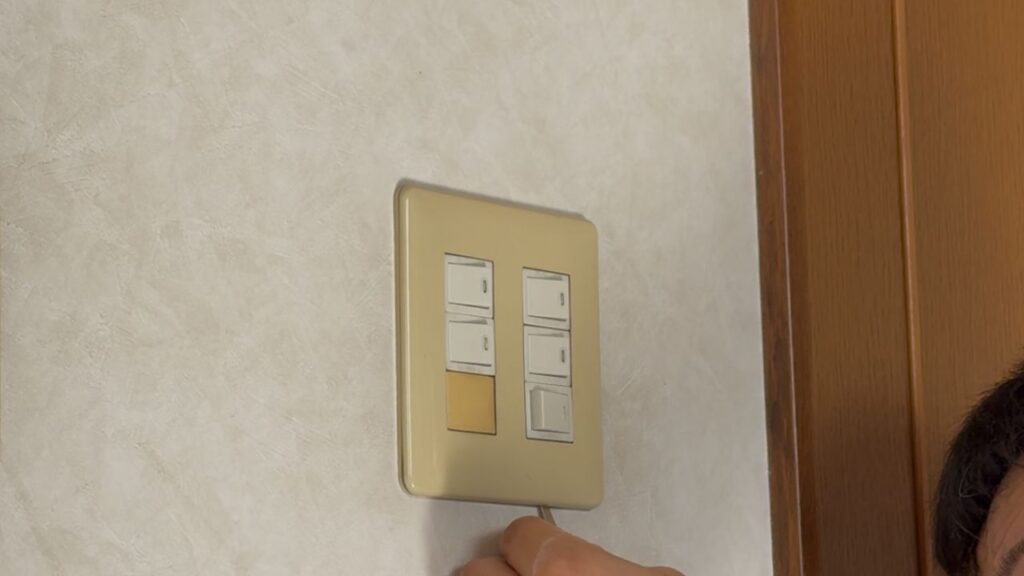

化粧プレートをはずす

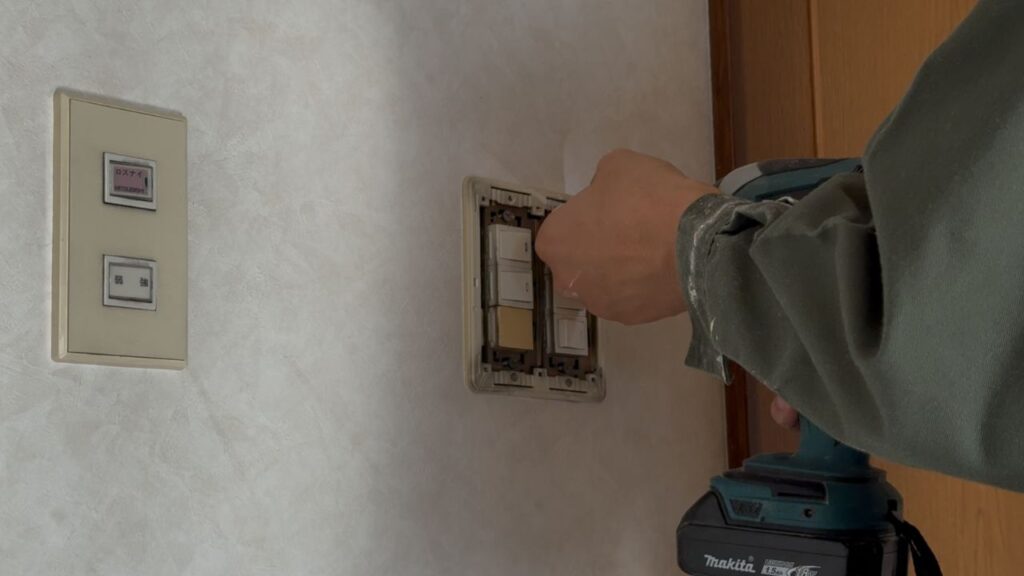

スイッチプレートのネジを外す

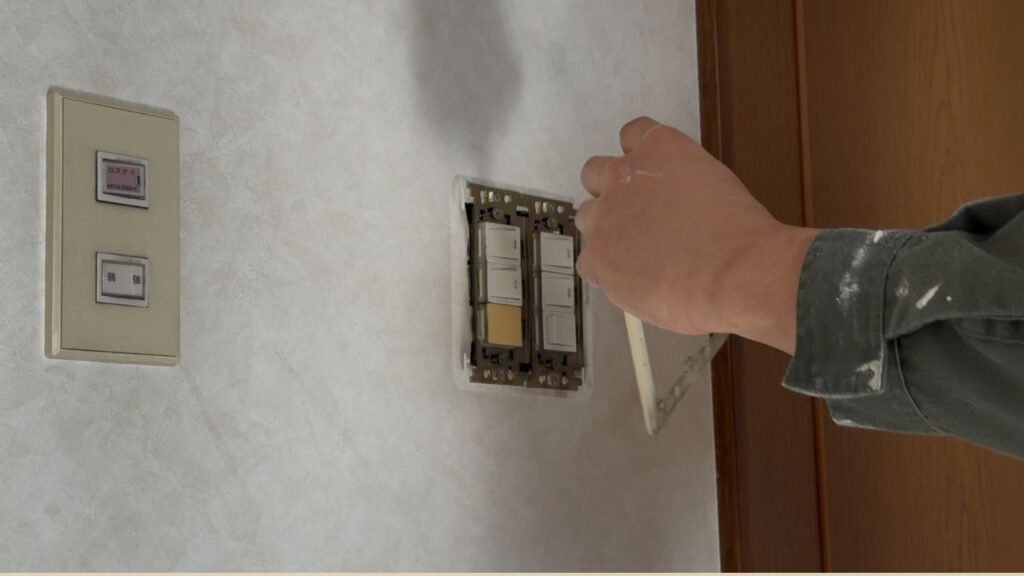

スイッチプレートを取り外す

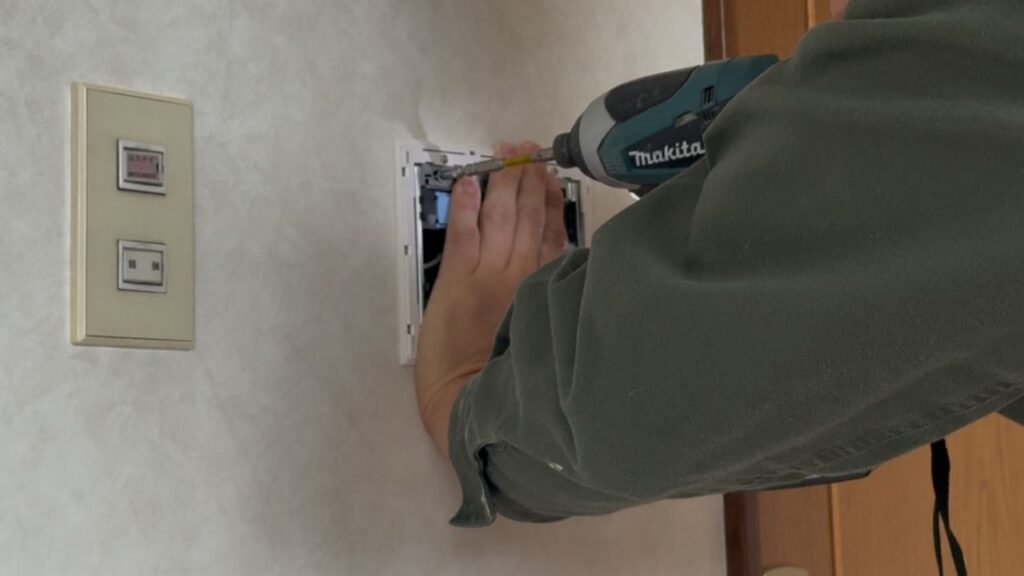

取り付け枠のボックスネジをはずす
プレートはずしキーがあると配線がとれやすい

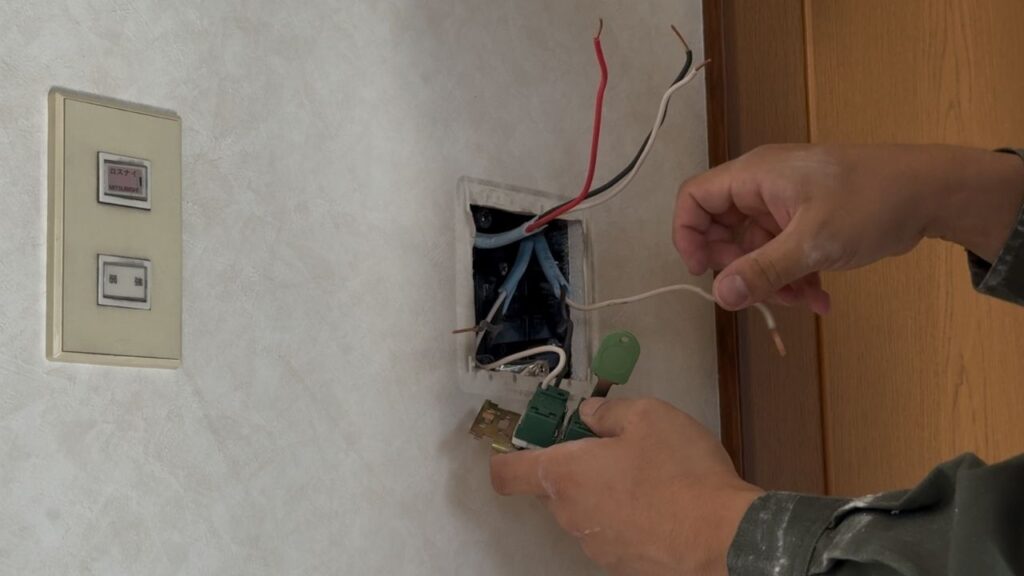

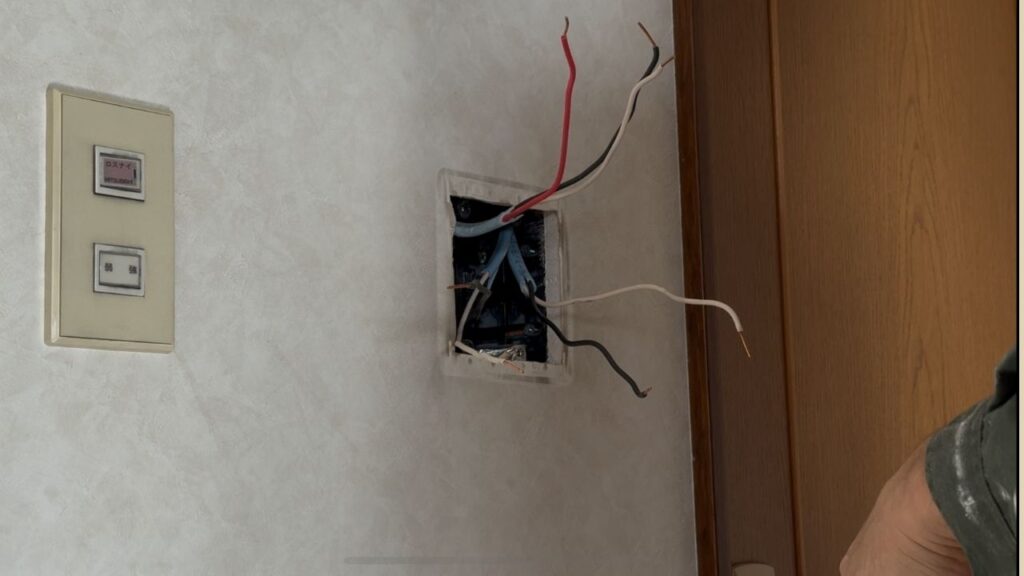

スイッチから配線を全部取り出したところ
ブレーカー落としてないと触るとショートしたり感電します

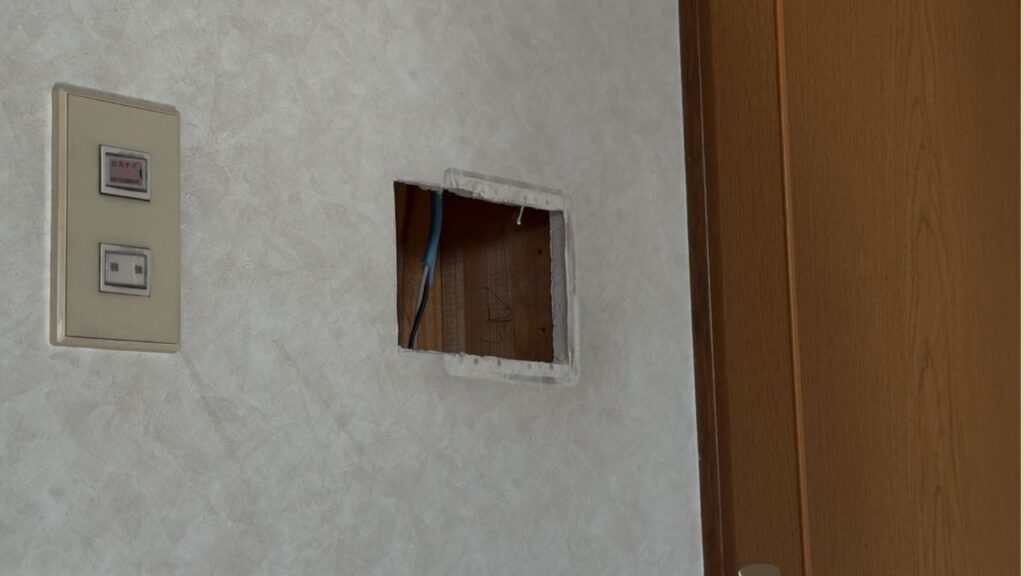

４．スイッチボックスの取りはずし

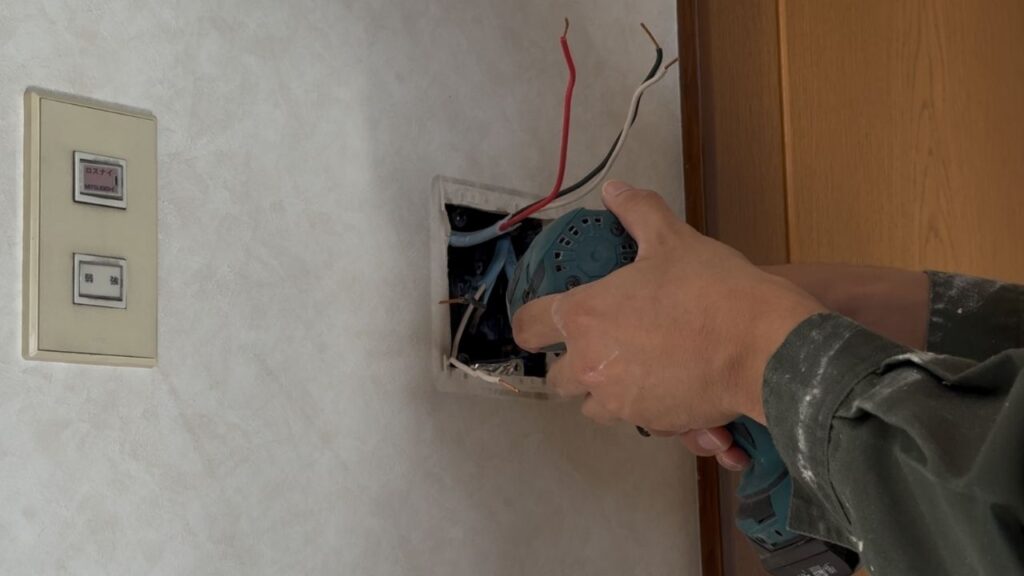

スイッチボックスが横の木にネジ留めされているのではずす
壁の中に落ちると回収できないので注意
５．取り付け穴の拡張

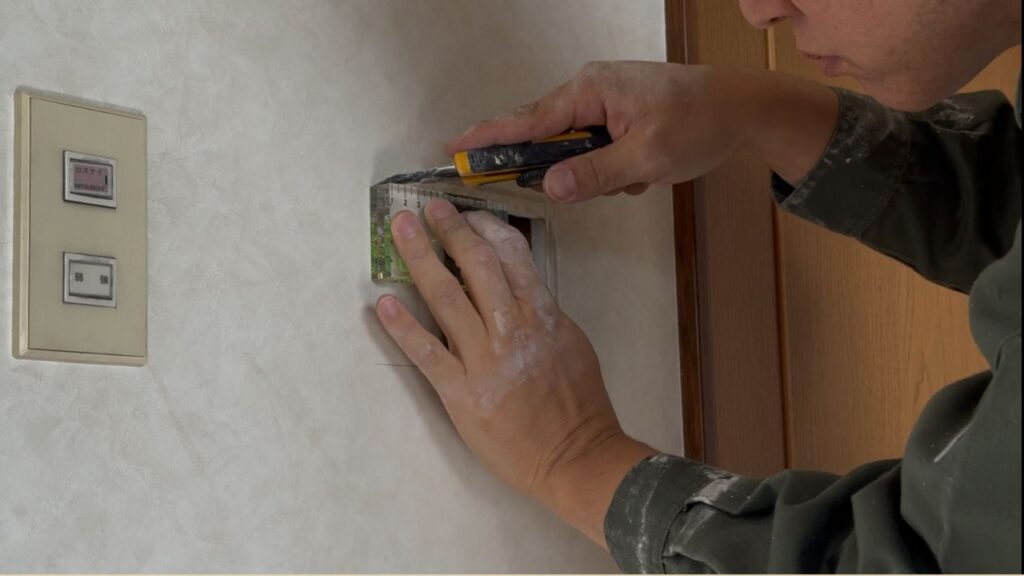

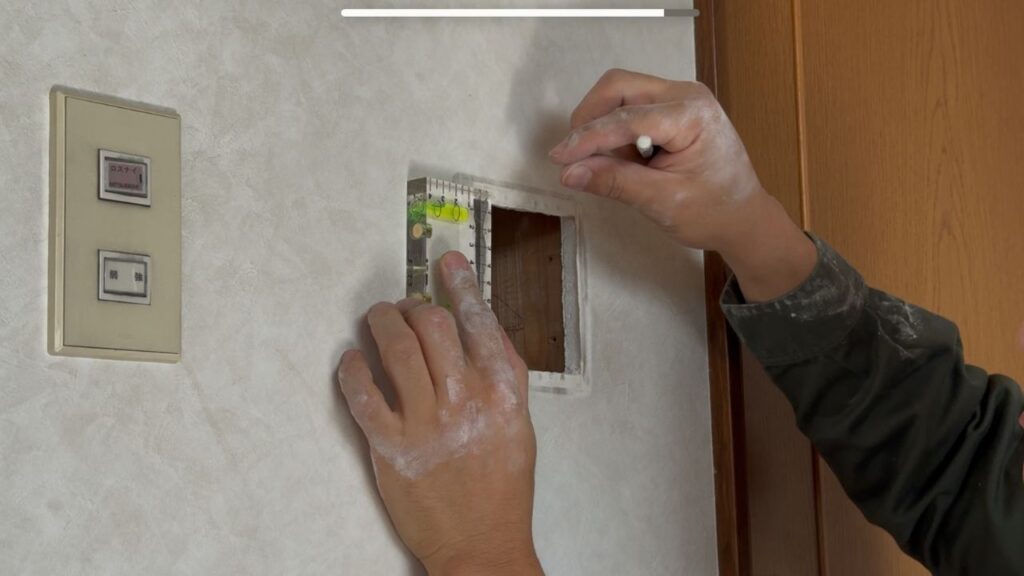

２連から３連へ拡張のためマーキング

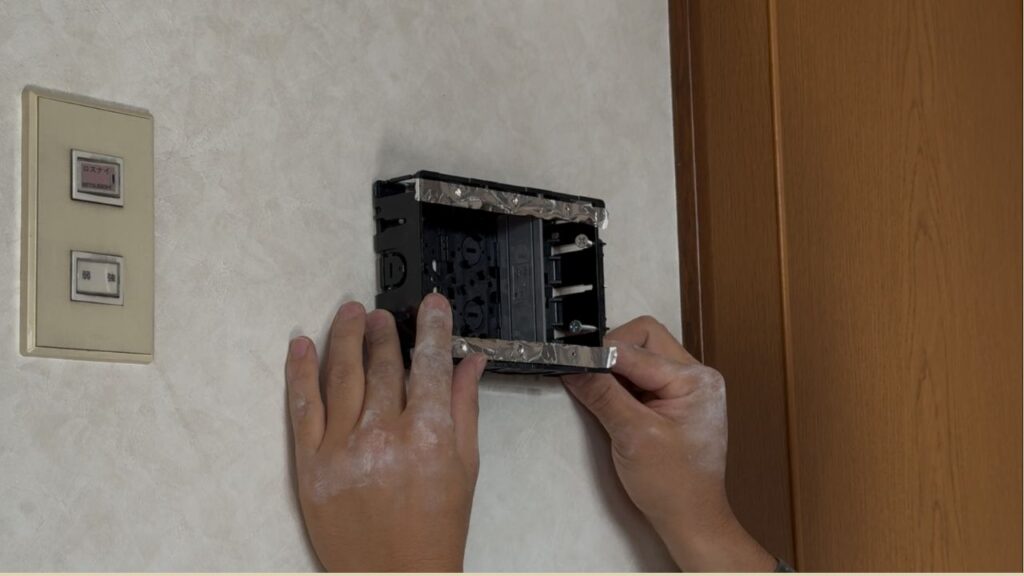

マーキングしたところに３連ボックスを合わせてサイズが間違っていないか確認
カットする
３連用スイッチ用の穴あけ完成
６．スイッチボックスの取り付け

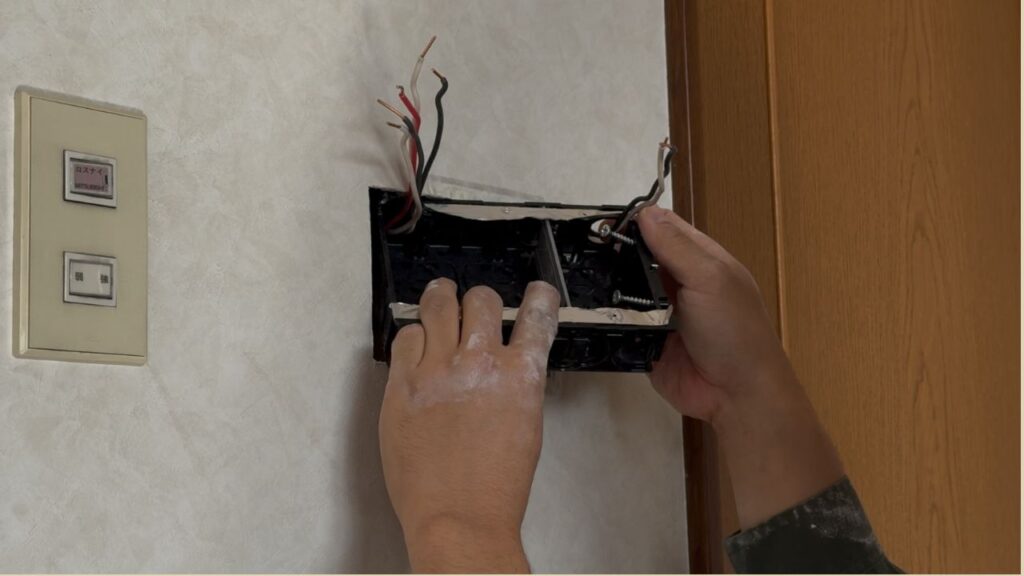

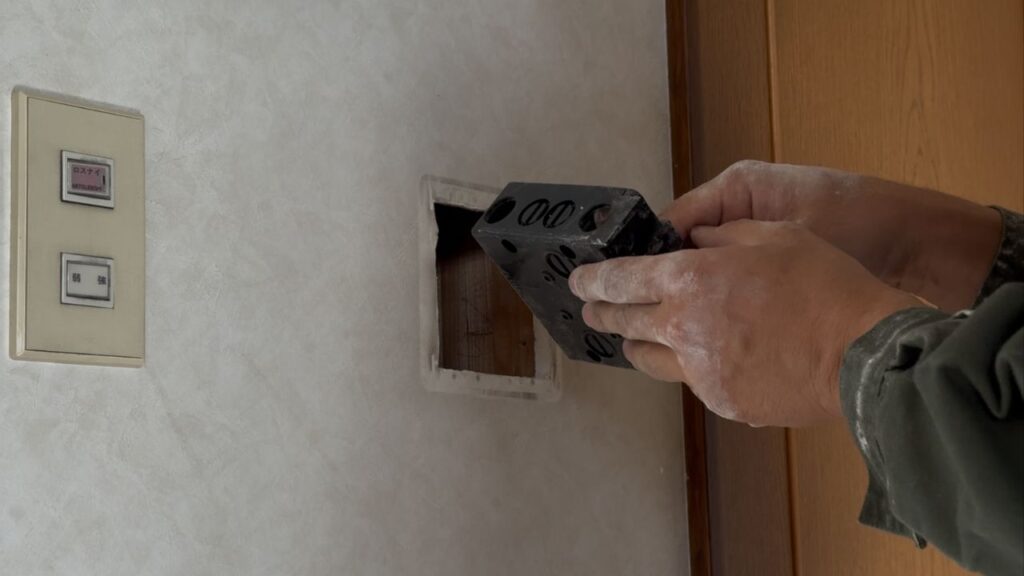

３連用スイッチボックスを取り付ける
先に上部から配線を通しスイッチボックスを壁内に入れ木ねじ２本で固定する
７．新しいスイッチを組み立てる

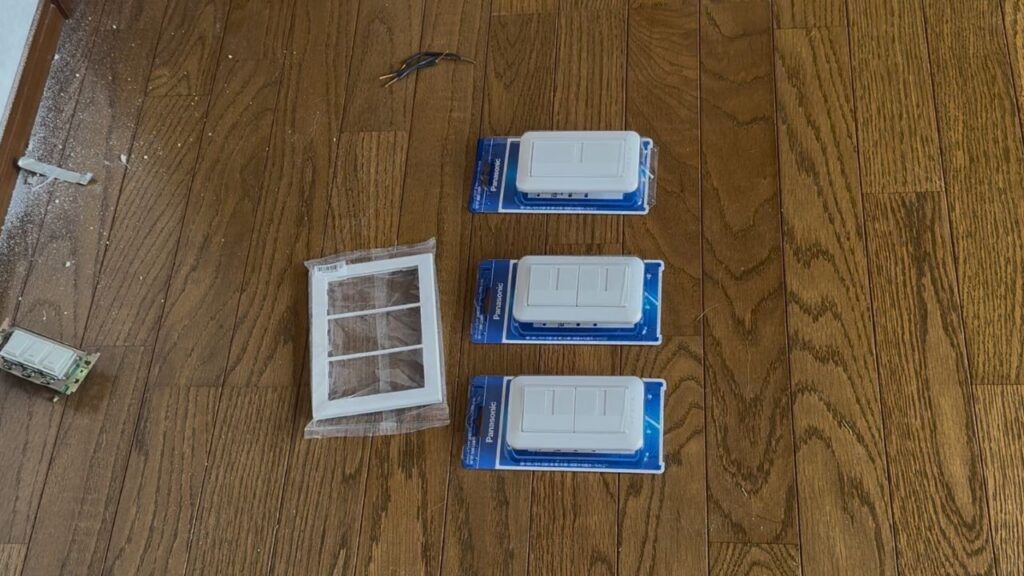

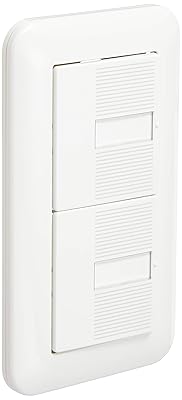

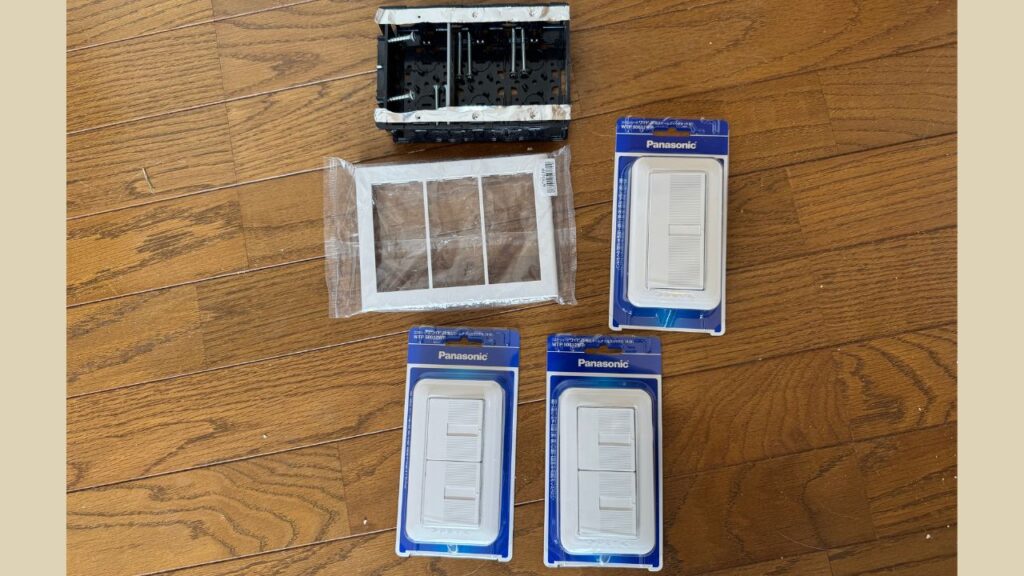

コスモワイドスイッチ（純正パッケージ） シングル１個 ダブル２個
化粧カバー３連用

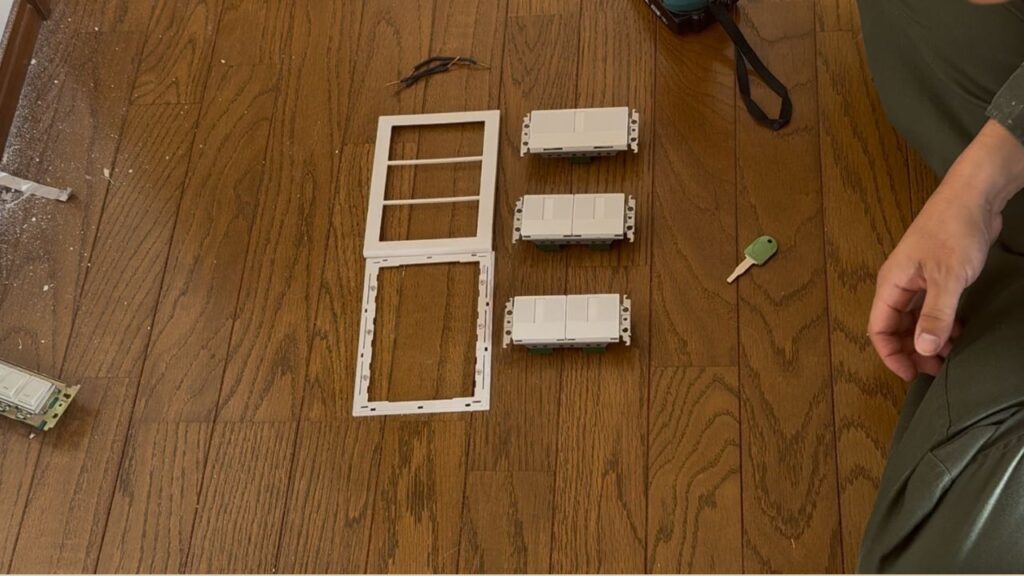

純正パッケージ品を購入したため、取り付けプレートと化粧カバーはシングル用なので取りはずす
ハンドルをはずし

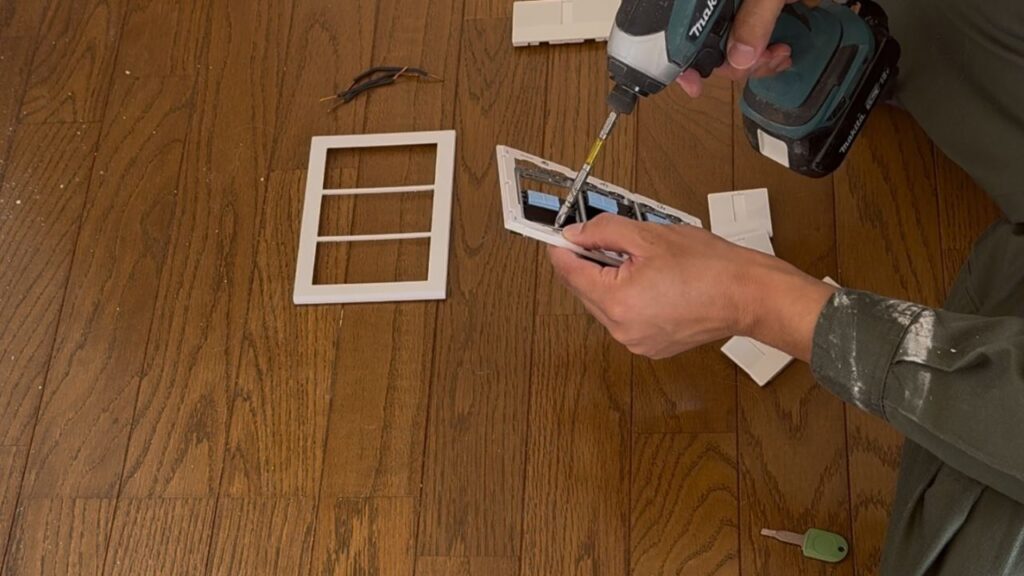

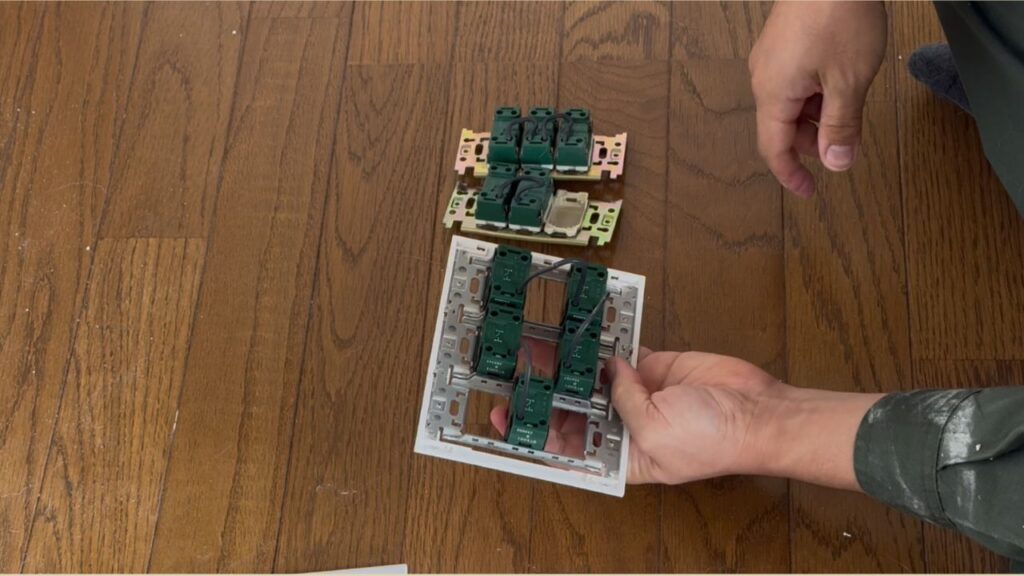

取り付けプレートに金属の取り付け枠をドライバーで取り付ける
割れやすいので電動ドライバーは使わないほうが良いです
８．スイッチに配線

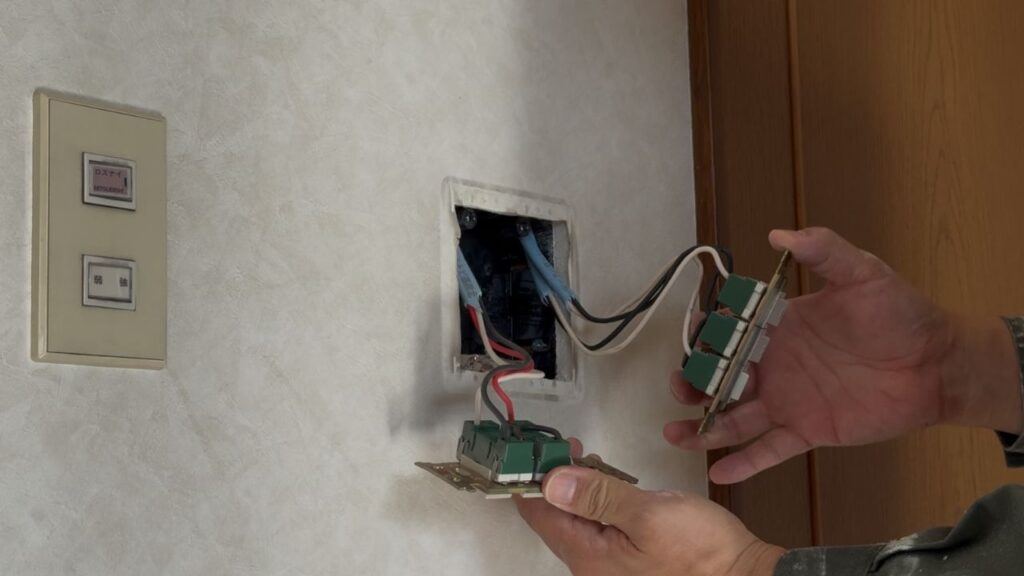

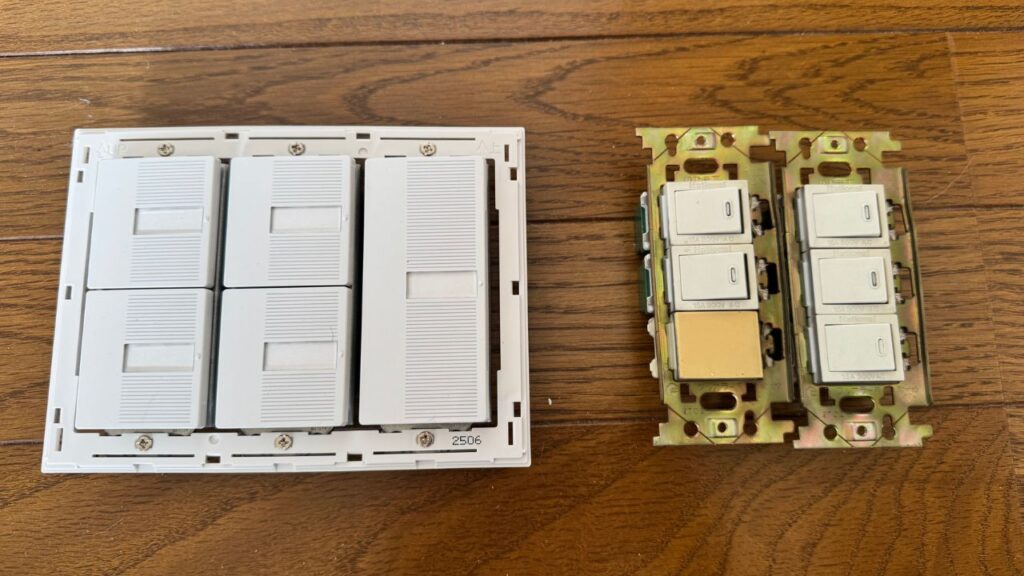

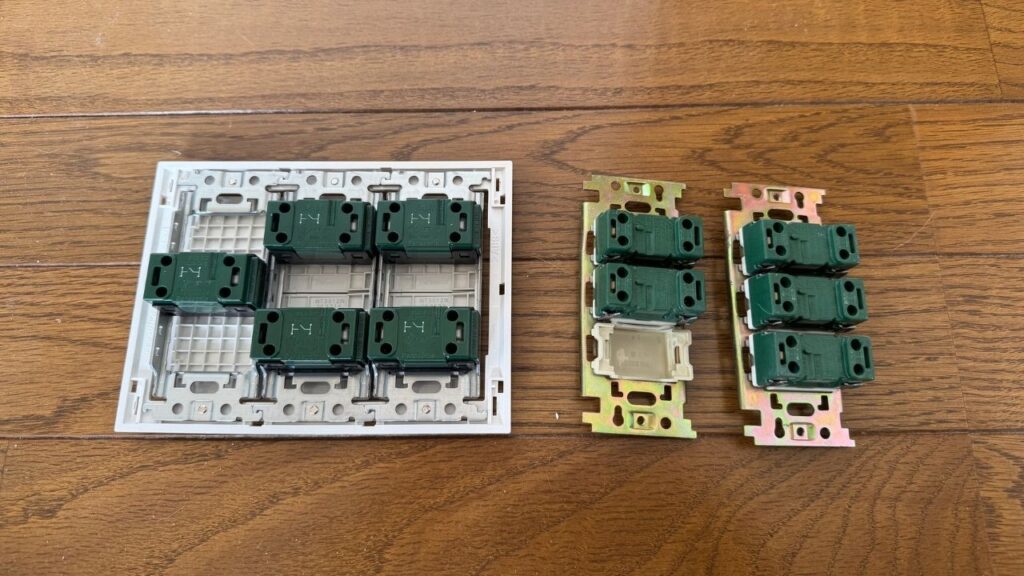

新しいスイッチ（左）と古いスイッチ（右）
古いスイッチの配線と同じように新しいスイッチの穴に挿入する

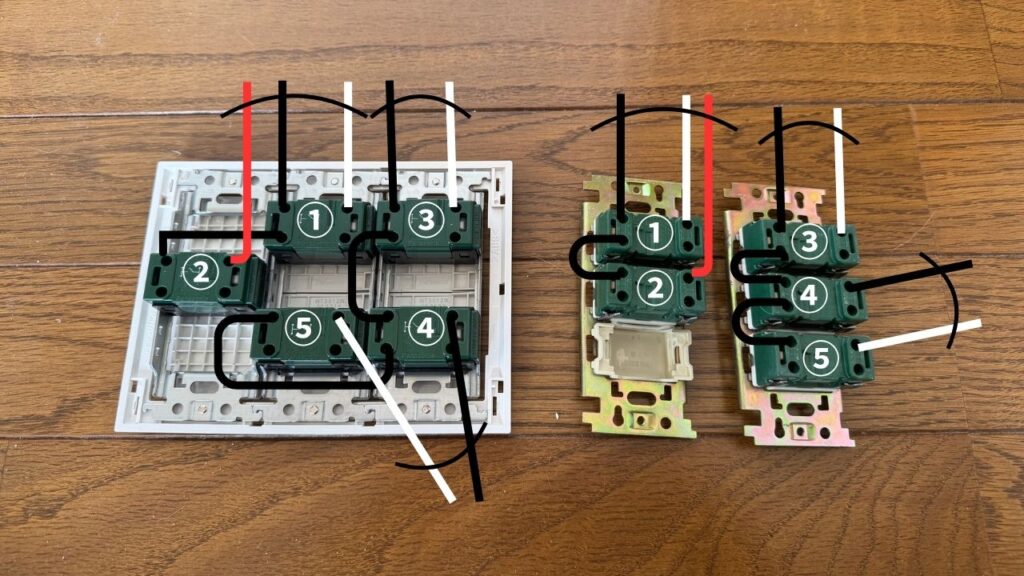

古い複線図（右）のように新しい複線図（左）のように配線を挿入する

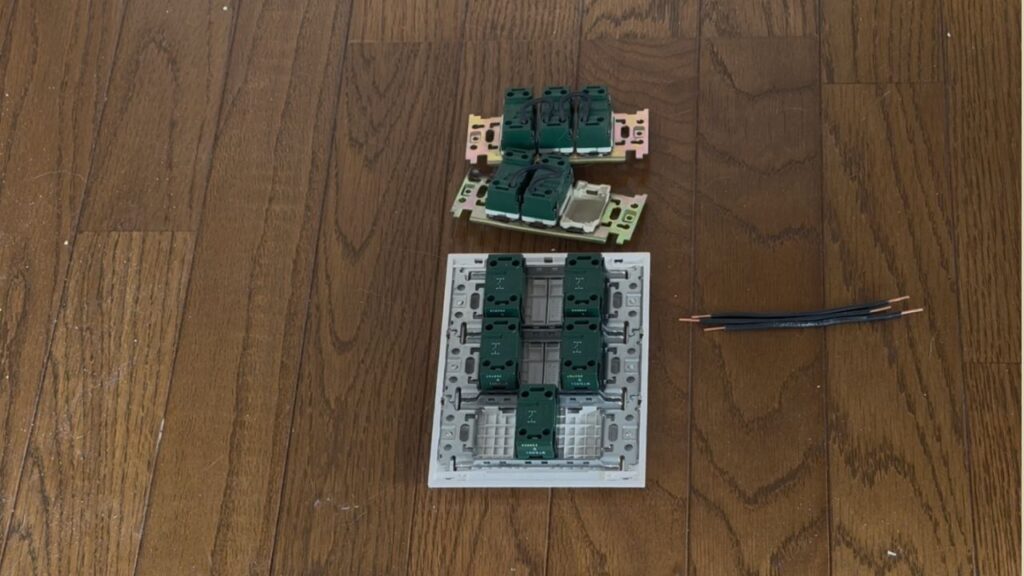

わたり配線を挿入していく

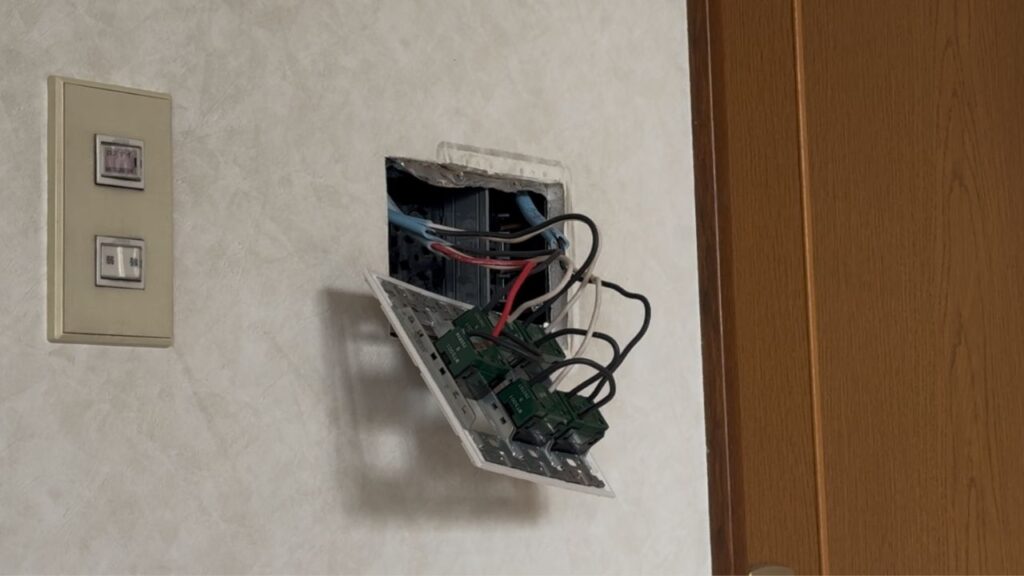

新しい複線図と同じように配線を挿入する
９．取り付け枠とスイッチボックスを固定

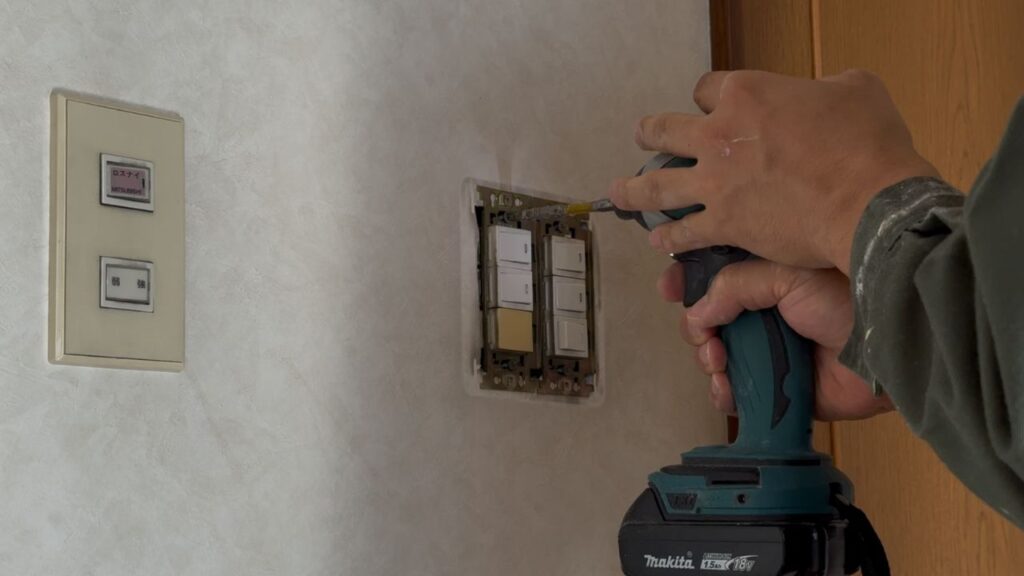

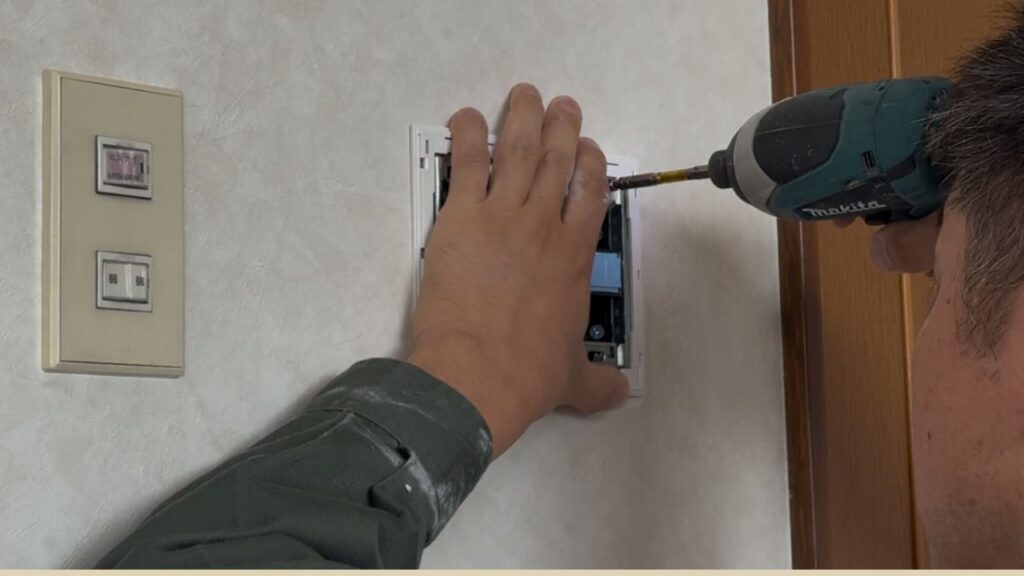

１連ずつ取り付け枠を上下にネジで固定する
３連なので３つ取り付け枠をネジで固定する
１０．ハンドルを取り付ける
ハンドルを取り付ける
１１．化粧カバーを取り付ける

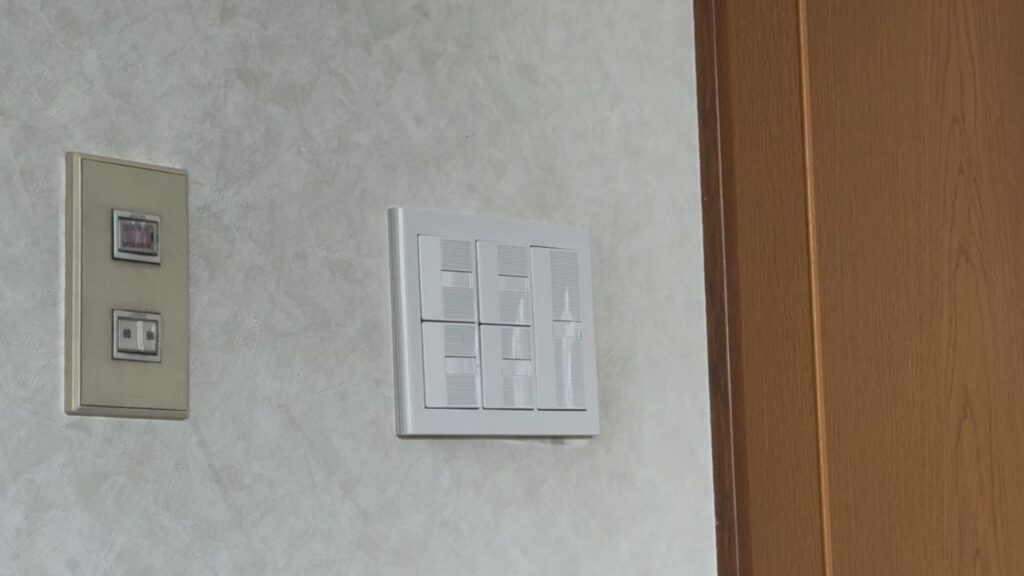

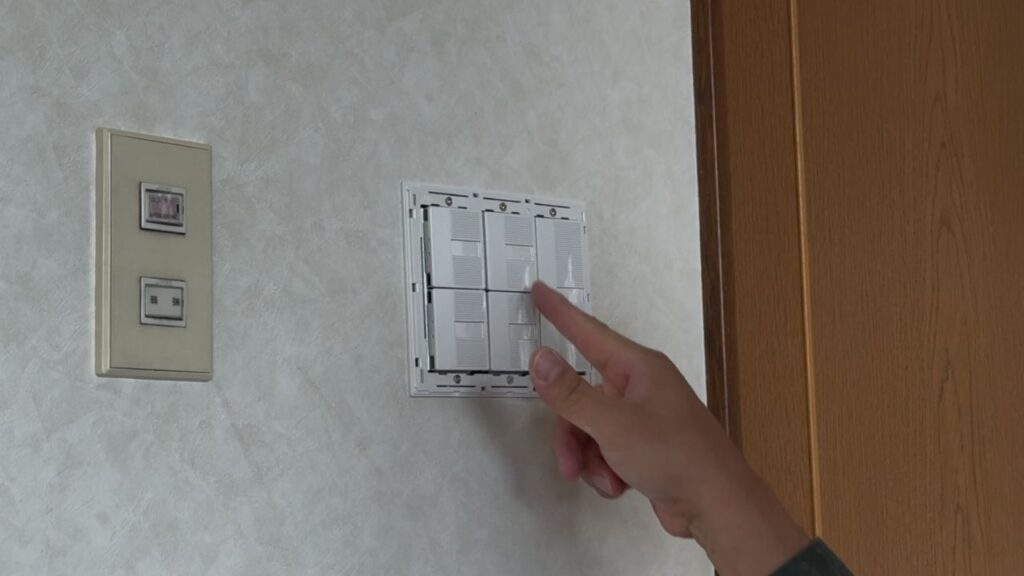

３連用化粧カバーを取り付けて完成
